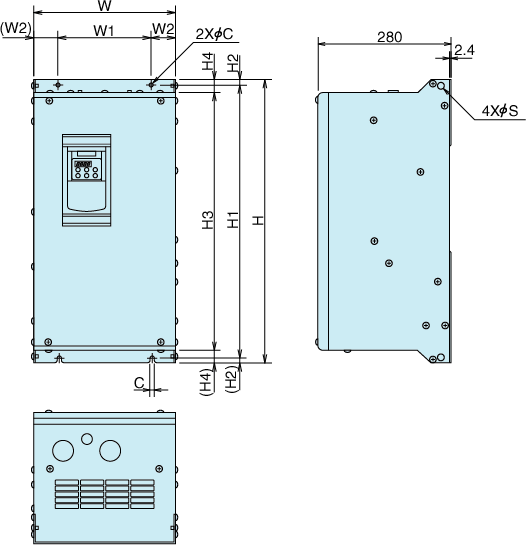

Inverter main body of waterproof type (IP54) (7.5 to 90kW)
Power supply voltage | Type | Dimensions (mm) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
W | W1 | W2 | H | H1 | H2 | H3 | D | H4 | C | S | ||
Three-phase 200V | FRN7.5F1B-2A | 300 | 200 | 50 | 600 | 580 | 10 | 550 | 25 | 280 | 10 | 15 |
FRN11F1B-2A | ||||||||||||
FRN15F1B-2A | ||||||||||||
FRN18.5F1B-2A | 350 | 290 | 30 | 800 | 780 | 750 | 320 | |||||
FRN22F1B-2A | ||||||||||||
FRN30F1B-2A | ||||||||||||
FRN37F1B-2A | 400 | 360 | 20 | 1100 | 1073 | 15 | 1030 | 35 | 15 | 18 | ||
FRN45F1B-2A | 450 | 400 | 25 | 1280 | 1250 | 1210 | 360 | |||||
Three-phase 400V | FRN7.5F1B-4A | 300 | 200 | 50 | 600 | 580 | 10 | 550 | 25 | 280 | 10 | 15 |
FRN11F1B-4A | ||||||||||||
FRN15F1B-4A | ||||||||||||
FRN18.5F1B-4A | 350 | 290 | 30 | 800 | 780 | 750 | 320 | |||||
FRN22F1B-4A | ||||||||||||
FRN30F1B-4A | ||||||||||||
FRN37F1B-4A | 400 | 360 | 20 | 1100 | 1073 | 15 | 1030 | 35 | 15 | 18 | ||
FRN45F1B-4A | ||||||||||||
FRN55F1B-4A | 450 | 400 | 25 | 1170 | 1140 | 1100 | 350 | |||||
FRN75F1B-4A | ||||||||||||
FRN90F1B-4A | 450 | 1280 | 1250 | 1210 | 360 |
