FRENIC-VG
External Dimensions | Dedicated Motors (Synchronous Motor with Sensor)

Dedicated Motors (Synchronous Motor with Sensor)

GNF2
External dimensions shaft extension
External dimensions Fig.A
External dimensions Fig.B
External dimensions Fig.C
External dimensions Fig.D
External dimensions Fig.E
External dimensions Fig.F

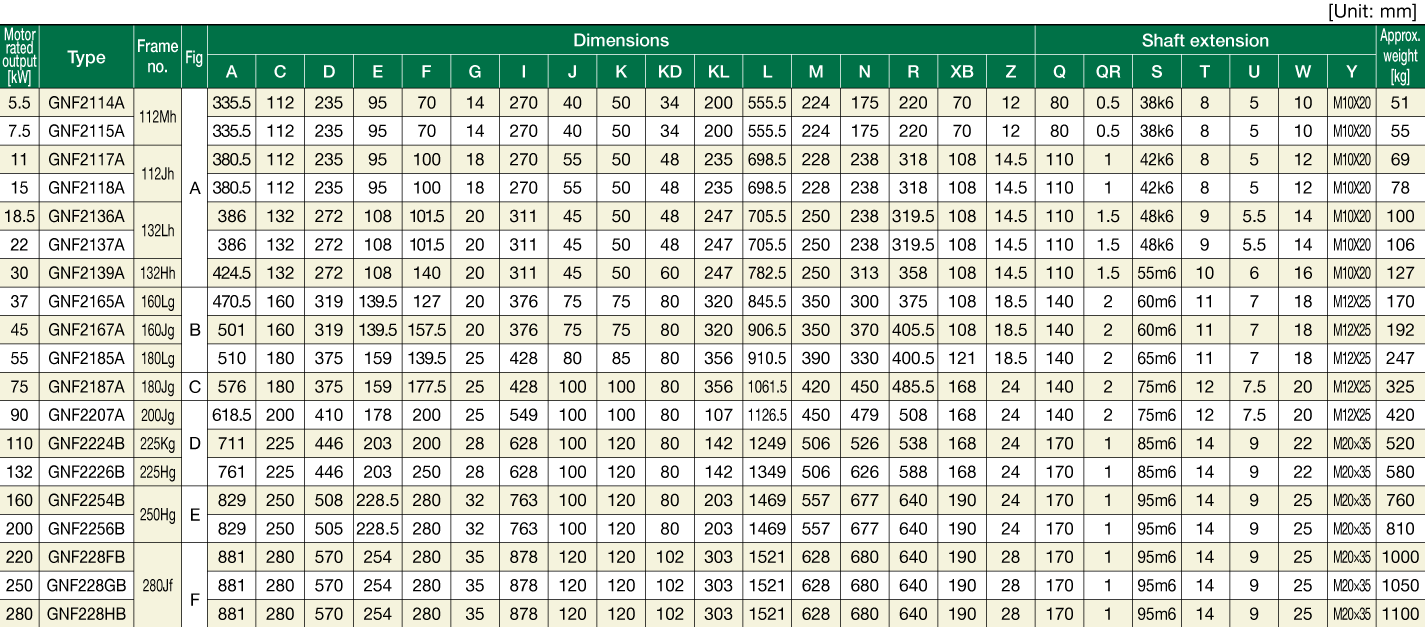

External dimensions

Note1

The models of 110kW or higher are designed to be coupled directly to the load. Contact Fuji in case of coupled to belt.

Note2

Allowable tolerance of dimension: Height of rotary shaft C 250mm 0-0.5mm, C > 250mm 0-1.0mm

Dedicated inverter connection cables

Cable arrangement diagram

Straight plug

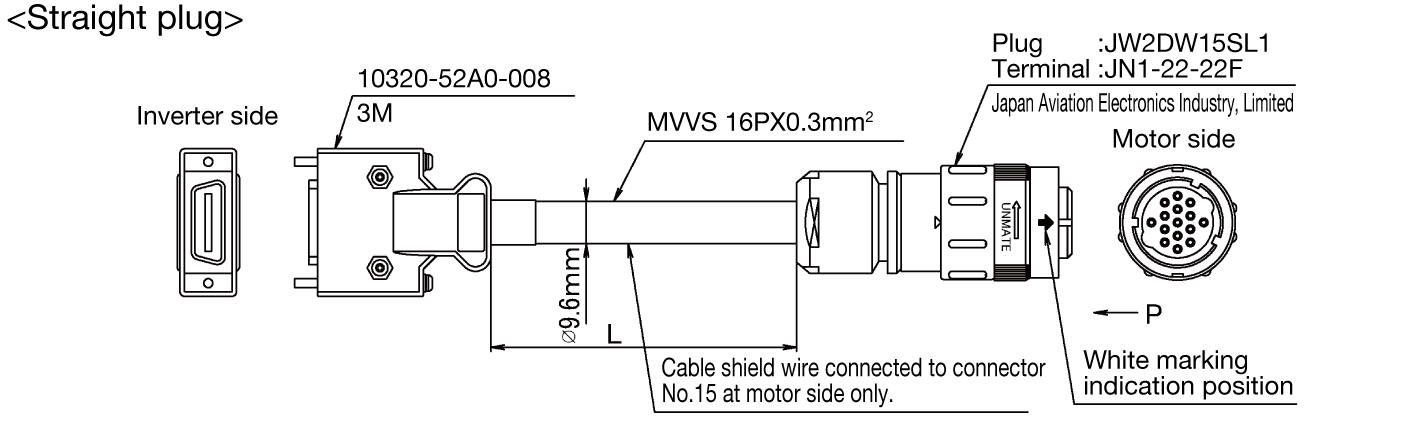

Cable arrangement diagram Straight plug

Right angle plug

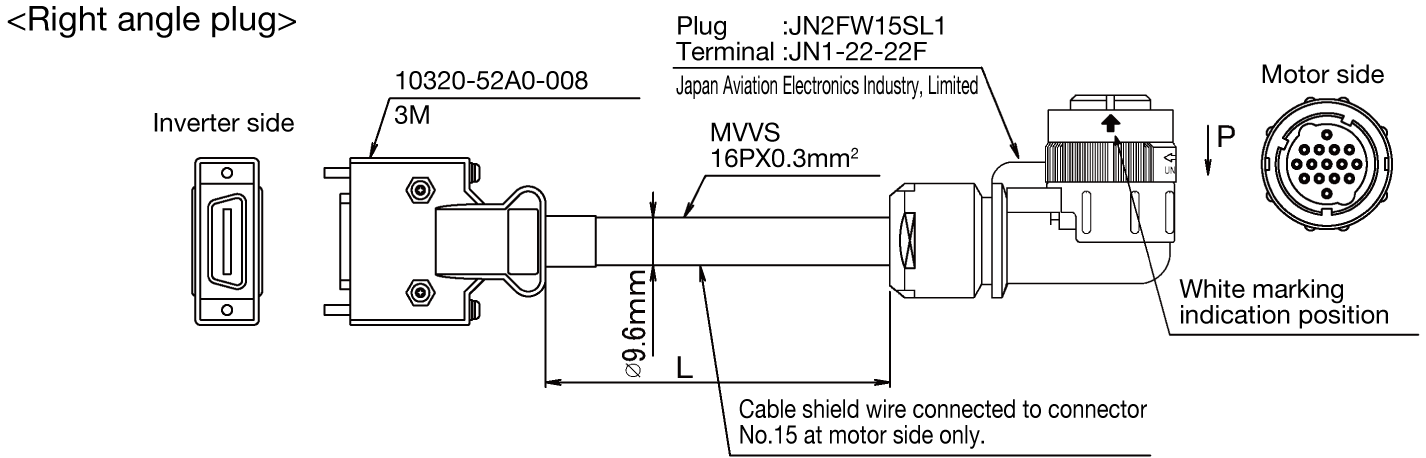

Cable arrangement diagram Right angle plug

Dedicated Motors (Synchronous Motor with Sensor)

GNF2
External dimensions shaft extension
External dimensions Fig.A
External dimensions Fig.B
External dimensions Fig.C
External dimensions Fig.D
External dimensions Fig.E
External dimensions Fig.F
External dimensions

Note1

The models of 110kW or higher are designed to be coupled directly to the load. Contact Fuji in case of coupled to belt.

Note2

Allowable tolerance of dimension: Height of rotary shaft C 250mm 0-0.5mm, C > 250mm 0-1.0mm

Dedicated inverter connection cables

Cable arrangement diagram

Straight plug

Cable arrangement diagram Straight plug

Right angle plug

Cable arrangement diagram Right angle plug

Dedicated Motors (Synchronous Motor with Sensor)

GNF2
External dimensions shaft extension
External dimensions Fig.A
External dimensions Fig.B
External dimensions Fig.C
External dimensions Fig.D
External dimensions Fig.E
External dimensions Fig.F
External dimensions

Note1

The models of 110kW or higher are designed to be coupled directly to the load. Contact Fuji in case of coupled to belt.

Note2

Allowable tolerance of dimension: Height of rotary shaft C 250mm 0-0.5mm, C > 250mm 0-1.0mm

Dedicated inverter connection cables

Cable arrangement diagram

Straight plug

Cable arrangement diagram Straight plug

Right angle plug

Cable arrangement diagram Right angle plug

Dedicated Motors (Synchronous Motor with Sensor)

GNF2
External dimensions shaft extension
External dimensions Fig.A
External dimensions Fig.B
External dimensions Fig.C
External dimensions Fig.D
External dimensions Fig.E
External dimensions Fig.F
External dimensions

Note1

The models of 110kW or higher are designed to be coupled directly to the load. Contact Fuji in case of coupled to belt.

Note2

Allowable tolerance of dimension: Height of rotary shaft C 250mm 0-0.5mm, C > 250mm 0-1.0mm

Dedicated inverter connection cables

Cable arrangement diagram

Straight plug

Cable arrangement diagram Straight plug

Right angle plug

Cable arrangement diagram Right angle plug

Dedicated Motors (Synchronous Motor with Sensor)

GNF2
External dimensions shaft extension
External dimensions Fig.A
External dimensions Fig.B
External dimensions Fig.C
External dimensions Fig.D
External dimensions Fig.E
External dimensions Fig.F
External dimensions

Dedicated inverter connection cables

Cable arrangement diagram

Straight plug

Cable arrangement diagram Straight plug

Right angle plug

Cable arrangement diagram Right angle plug

Dedicated Motors (Synchronous Motor with Sensor)

GNF2
External dimensions shaft extension
External dimensions Fig.A
External dimensions Fig.B
External dimensions Fig.C
External dimensions Fig.D
External dimensions Fig.E
External dimensions Fig.F
External dimensions

Note1

The models of 110kW or higher are designed to be coupled directly to the load. Contact Fuji in case of coupled to belt.

Note2

Allowable tolerance of dimension: Height of rotary shaft C 250mm 0-0.5mm, C > 250mm 0-1.0mm

Dedicated inverter connection cables

Cable arrangement diagram

Straight plug

Cable arrangement diagram Straight plug

Right angle plug

Cable arrangement diagram Right angle plug

Dedicated Motors (Synchronous Motor with Sensor)

GNF2
External dimensions shaft extension
External dimensions Fig.A
External dimensions Fig.B
External dimensions Fig.C
External dimensions Fig.D
External dimensions Fig.E
External dimensions Fig.F
External dimensions

Note1

The models of 110kW or higher are designed to be coupled directly to the load. Contact Fuji in case of coupled to belt.

Note2

Allowable tolerance of dimension: Height of rotary shaft C 250mm 0-0.5mm, C > 250mm 0-1.0mm

Dedicated inverter connection cables

Cable arrangement diagram

Straight plug

Cable arrangement diagram Straight plug

Right angle plug

Cable arrangement diagram Right angle plug
