Một loạt các ứng dụng

Xếp hạng cho mục đích sử dụng dự kiến
Mạch phanh tích hợp tiêu chuẩn với phạm vi công suất mở rộng
Điều khiển vị trí tốc độ cao, độ chính xác cao (chức năng servo)
Phương pháp kiểm soát
Một loạt các lựa chọn
Thiết kế chuyên dụng cho lắp đặt tấm pin (Kiểu xếp chồng)
Mở rộng công suất tổ hợp biến tần dòng 690V thông qua việc sử dụng mô-đun lai SiC (355 / 400 / 450kW)
Cũng tương thích với quạt, ứng dụng bơm
Hỗ trợ cho bus E-SX tốc độ cực cao

Xếp hạng cho mục đích sử dụng dự kiến

Chế độ vận hành cho động cơ được lựa chọn theo điều kiện tải động cơ. Động cơ lớn hơn một hoặc hai khung có thể được điều khiển bằng tải trung bình (MD) và tải nhẹ (LD).

Đặc điểm kỹ thuật	Tải trọng áp dụng	Tính năng	Xếp hạng quá tải áp dụng	Nguồn điện điện áp	Công suất động cơ áp dụng [kW]
Đặc điểm kỹ thuật	Tải trọng áp dụng	Tính năng	Xếp hạng quá tải áp dụng	Nguồn điện điện áp	Đơn vị Kiểu	Ngăn xếp Loại (Ghi chú 2)
Độ nét cao	Đặc điểm kỹ thuật nhiệm vụ cao	Ổ đĩa mạnh mẽ với độ ồn thấp	Hiện tại: 150% 1 phút/200% 3 giây	200V	0,75 đến 90	-
				400V	3.7 đến 630	-
				690V	-	-
Bác sĩ	Thông số kỹ thuật nhiệm vụ trung bình	Có thể điều khiển động cơ có khung lớn hơn một cỡ (Lưu ý 1)	150% 1 phút	200V	-	-
				400V	110 đến 450 (Ghi chú 2)	30 đến 800
				690V	-	90 đến 450
LÊN	Đặc điểm kỹ thuật nhiệm vụ thấp	Có thể điều khiển động cơ có khung lớn hơn một hoặc hai cỡ (Lưu ý 1)	Loại đơn vị: 120% 1 phút Kiểu chồng: 110% 1 phút	200V	37 đến 110	-
				400V	37 đến 110	37 đến 1000
				690V	-	110 đến 450

Note1: Điều này thay đổi tùy thuộc vào thông số kỹ thuật của động cơ và điện áp nguồn.

Note2: Tần số sóng mang trở thành 2kHz.

Mạch phanh tích hợp tiêu chuẩn với phạm vi công suất mở rộng

Việc có mạch phanh tích hợp tiêu chuẩn (với điện áp 200V, công suất 55kW trở xuống và 400V, công suất 160kW trở xuống) rất hữu ích khi sử dụng biến tần cho máy chuyển tải thẳng đứng, thường được sử dụng dưới tải tái tạo.

Ghi chú: Chỉ loại đơn vị

Điều khiển vị trí tốc độ cao, độ chính xác cao (chức năng servo)

Chức năng điều khiển vị trí tích hợp theo tiêu chuẩn với đầu vào chuỗi xung (Cần có tùy chọn riêng (OPC-VG1-PG(PR)) cho đầu vào chuỗi xung.)
Có thể điều khiển vị trí tốc độ cao, độ chính xác cao khi kết hợp với bus E-SX và bộ mã hóa ABS độ phân giải cao 17 bit.
(Chức năng servo được hỗ trợ với loại chuyên dụng.) (Sắp được hỗ trợ)

Phương pháp kiểm soát

Không chỉ động cơ cảm ứng mà cả động cơ đồng bộ cũng có thể được điều khiển và đối với động cơ cảm ứng, bạn có thể chọn phương pháp điều khiển phù hợp nhất theo nhu cầu riêng của mình.

Động cơ mục tiêu	Phương pháp kiểm soát
Động cơ cảm ứng	・Điều khiển vector bằng cảm biến tốc độ ・Điều khiển vector không cảm biến tốc độ ・Điều khiển V/f
Động cơ đồng bộ	・Điều khiển vector bằng cảm biến tốc độ (bao gồm phát hiện vị trí cực)

Một loạt các lựa chọn

Cung cấp các tùy chọn hỗ trợ nhiều giao diện khác nhau như truyền thông nối tiếp tốc độ cao
Có thể sử dụng các tùy chọn chỉ bằng cách lắp chúng vào các đầu nối bên trong bộ biến tần. Có thể gắn tối đa bốn thẻ.
(Kết hợp với tùy chọn điều khiển tích hợp: xem trang 48)

Loại	Tên		Kiểu
Thẻ tương tự	Giao diện đồng bộ		OPC-VG1-SN
Thẻ tương tự	Thẻ mở rộng giao diện đầu vào/đầu ra tương tự		OPC-VG1-AIO
Thẻ kỹ thuật số (cho bus 8 bit)	Thẻ giao diện Di		OPC-VG1-DI
	Thẻ mở rộng Dio		OPC-VG1-DIO
	Thẻ giao diện PG	Trình điều khiển dòng +5V	OPC-VG1-PG
		Nhà sưu tập mở	OPC-VG1-PGo
		Bộ mã hóa ABS có độ phân giải cao 17-bit	OPC-VG1-SPGT
	Thẻ PG cho ổ đĩa động cơ đồng bộ	Người lái xe	OPC-VG1-PMPG
	Thẻ PG cho ổ đĩa động cơ đồng bộ	Nhà sưu tập mở	OPC-VG1-PMPGo
	Thẻ truyền thông T-Link		OPC-VG1-TL
	Thẻ truyền thông CC-Link		OPC-VG1-CCL
Thẻ kỹ thuật số (cho bus 16 bit)	Thẻ truyền thông bus SX		OPC-VG1-SX
	Thẻ truyền thông bus E-SX		OPC-VG1-ESX
	Thẻ lập trình người dùng		OPC-VG1-UPAC
	Thẻ truyền thông PROFINET-IRT		OPC-VG1-PNET
Thẻ an toàn	Thẻ an toàn chức năng		OPC-VG1-AN TOÀN
Thẻ giao diện bus trường	Thẻ truyền thông PROFIBUS-DP		OPC-VG1-PDP
Thẻ giao diện bus trường	Thẻ truyền thông DeviceNet		OPC-VG1-PHÁT TRIỂN
Đầu cuối mạch điều khiển	Khối đầu cuối cho truyền thông tốc độ cao		OPC-VG1-TBSI

Thiết kế chuyên dụng cho lắp đặt tấm pin (Kiểu xếp chồng)

Đã thực hiện giảm kích thước bảng điều khiển

Việc sử dụng loại chồng được thiết kế riêng cho lắp đặt tấm pin đã làm giảm kích thước tấm pin so với thiết kế thông thường. Đã giảm được 34% chiều rộng tấm pin so với thiết kế thông thường (ví dụ đối với hệ thống cần cẩu).
Thiết kế chuyên dụng cũng giúp lắp đặt sản phẩm vào bảng điều khiển dễ dàng hơn và thay thế dễ dàng hơn.

Ví dụ về cấu hình bảng điều khiển cho hệ thống cần cẩu

Mở rộng công suất tổ hợp biến tần dòng 690V thông qua việc sử dụng mô-đun lai SiC (355 / 400 / 450kW)

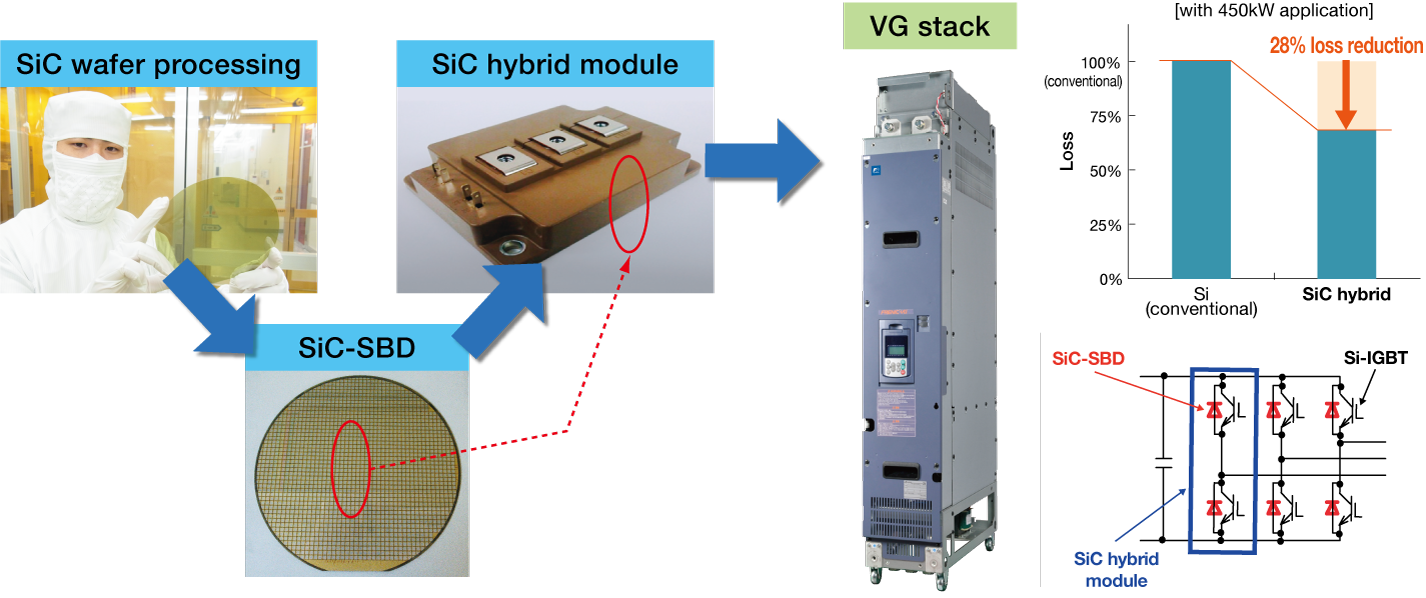

Áp dụng thiết bị thế hệ tiếp theo (SiC-SBD)

Fuji xử lý tất cả các quy trình từ phát triển mới đến sản xuất từ cấp độ thiết bị và đã hiện thực hóa thiết kế mô-đun SiC được tối ưu hóa theo ngăn xếp. Điều này đã dẫn đến việc giảm 28% tổn thất phát sinh, tạo điều kiện giảm kích thước ngăn xếp và cho phép mở rộng công suất.

Kích thước nhỏ gọn và mở rộng dung lượng thông qua việc áp dụng mô-đun lai SiC

Nhờ áp dụng mô-đun lai SiC, tổn thất phát sinh đã giảm 28% và công suất đơn vị của ngăn xếp đã được mở rộng lên 450kW, đồng thời đảm bảo kích thước giống như các ngăn xếp trong phạm vi công suất từ 250 đến 315kW. (Chiều rộng ngăn xếp: 226,2 mm)

So sánh kích thước và công suất

Công suất đơn vị	315kW	450kW
Chiều rộng ngăn xếp	226,2mm
Dung tích	0,18m ³

Sử dụng cấu hình hệ thống "đơn" 450kW được thực hiện với ứng dụng mô-đun lai SiC

Cũng tương thích với quạt, ứng dụng bơm

Áp dụng cho cả các hệ thống quy mô lớn có chức năng quạt và bơm chuyên dụng và phạm vi công suất rộng [Sắp được hỗ trợ]

Hoạt động cưỡng bức (Chế độ bắn)
Chức năng bảo vệ biến tần bị bỏ qua (thử lại), cho phép tiếp tục hoạt động. Điều này cho phép quạt và máy bơm tiếp tục chạy càng nhiều càng tốt trong trường hợp khẩn cấp như khi có hỏa hoạn.
Chức năng phát hiện mất lệnh
Nếu tín hiệu cài đặt tốc độ tương tự bị gián đoạn, hoạt động sẽ tiếp tục ở tốc độ được cài đặt bằng mã chức năng.
Chức năng dừng khi lượng nước thấp
Biến tần có thể dừng lại nếu áp suất xả của bơm tăng lên và lượng nước xả giảm xuống.
Phạm vi công suất rộng
Mở rộng công suất dễ dàng với hoạt động song song (kết nối song song trực tiếp).

Hình thức	Điện áp cung cấp điện	Loại thiết bị: Thông số kỹ thuật HD/Loại xếp chồng: Thông số kỹ thuật MD.				Thông số kỹ thuật LD
Hình thức	Điện áp cung cấp điện	Đội hình	▶	Mở rộng năng lực ^{(Ghi chú 1)}	Số lượng thiết bị song song ^{(Lưu ý 2)}	Đội hình	▶	Mở rộng năng lực ^{(Ghi chú 1)}	Số lượng thiết bị song song ^{(Lưu ý 2)}
Loại đơn vị	Dòng 200V	Lên đến 90kW		Công suất lên đến 250kW	3	Công suất lên đến 110kW		Lên đến 300kW	3
Loại đơn vị	Dòng 400V	Công suất lên đến 630kW		Công suất lên đến 1800kW	3	Công suất lên đến 710kW		Công suất lên đến 2000kW	3
Loại ngăn xếp	Dòng 400V	Lên đến 800kW		Công suất lên đến 2400kW	3	Công suất lên đến 1000kW		Công suất lên đến 3000kW	3
Loại ngăn xếp	Dòng 690V	Lên đến 450kW		Công suất lên đến 1200kW	3	Lên đến 450kW		Công suất lên đến 1200kW	3

Note1: Giá trị mở rộng công suất cho biết công suất động cơ danh nghĩa được áp dụng.

Note2: Mở rộng công suất áp dụng cho hệ thống kết nối song song trực tiếp. Có thể kết nối song song tối đa ba bộ biến tần.

Hỗ trợ cho bus E-SX tốc độ cực cao

PLC (dòng MICREX-SX: SPH3000MM) và FRENIC-VG có thể được kết nối với nhau thông qua bus truyền thông tốc độ cực cao E-SX.
Với khả năng truyền thông tốc độ cực cao, việc hỗ trợ các thiết bị nhanh hơn và chính xác hơn nữa trở nên khả thi.
